• 結構更加靈活

起重機電控系統需要在安裝過程中方便、快捷、精準，這就要求電氣控制室的吊裝、運輸、接線更加靈活，提升效率。那么在項目設計和制造時，就要充分考慮到現場所有的需求：包括電纜的走向和電纜的數量以及貨物在整體運輸當中的方便性，現場吊裝的可能性等，所有這些都是至關重要的。

• 滿足環境要求

大型起重機的工礦環境多數比較惡劣，尤其是在電解鋁工業中，電解鋁廠、碳素廠環境非常惡劣，對于密封性、抗振動性能以及外部強磁場的干擾的要求是十分嚴格的。

Ankong-Ehouse在設計過程中充分考慮了實際現場的應用，在生產過程中嚴格執行國家標準。

• 基本實際理念

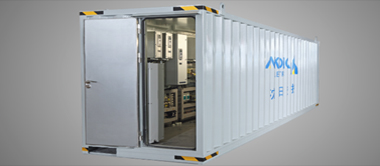

采用集裝箱結構，表面為2.0mm厚瓦楞板，內部方鋼和槽鋼作為主支撐，實現了全部滿焊接。內部嵌入高密度巖棉，以保證整個系統的保溫、防火性能。加入一層磁導率較高的金屬材料作為第一層內襯保護，在此基礎上再加上船用等級標準的巖棉復合板，實現第二次提高導磁率的防護。內部元器件安裝方式為安裝板式結構，拆裝靈活。電纜口在現場安裝完畢以后做密封處理，從而保證了整個電氣室內部環境的整潔。

移動式預裝電氣室的設計：

在項目合作初期，我們就參與配合客戶進行結構和配電布局設計。

• 應用solidworks軟件對整體配電室進行仿真設計，對元器件及配電室進行3D優化布局，提前配出由于設計不良帶來的浪費。電氣室的結構設計圖提供給用戶，使用戶能夠完善對整機設計的布局優化和仿真。

• 對于電氣元器件的3D仿真，既可以確保元器件布局合理，減少不必要的工時消耗，同時可以提前生成元器件的開孔定位數據信息，并可以根據該信息在提供整機產品時，提前將安裝孔做好，使用戶在自己的安裝過程中提高效率。

• 應用德國EplanProPanle軟件，可以在3D布局的基礎上進行線路數據包的定義，對每根導線的字符、長度、線徑、走線路徑、冷壓頭等信息生成可執行生產的文件，用戶只需要根據該文件來完成后端的線束加工即可，人工和機器生產導線均支持。幫助客戶規范了生產流程，大大地提高了生產效率和可靠性。

• 用戶根據提供的生產數據信息可以量化工時、完善企業生產流程并可以進行數據存儲。

• 對于舊設備的改造，既滿足了原有功能，還根據現有空間進行了合理升級，因此雖然前期設計工作占用很長的時間，但在后期的施工過程中會大大縮短工期和由于沒有數據化信息而帶來的返工和浪費。

我們可以為用戶提供一個完整的產品包

• 移動式預裝電氣室及電柜的3D仿真圖

• 根據客戶提供的電氣原理圖和材料表提供生產用的數據包

• 我們可以根據客戶提出的要求提供不同規格尺寸和不同技術要求的電氣室和配電柜

• 我們可以為客戶提供全程服務

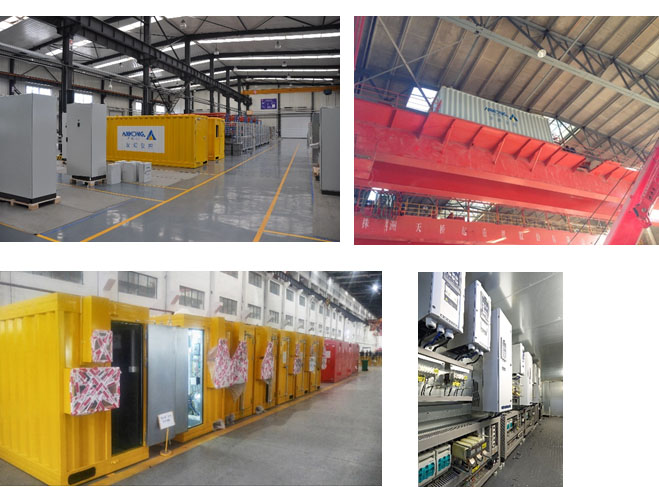

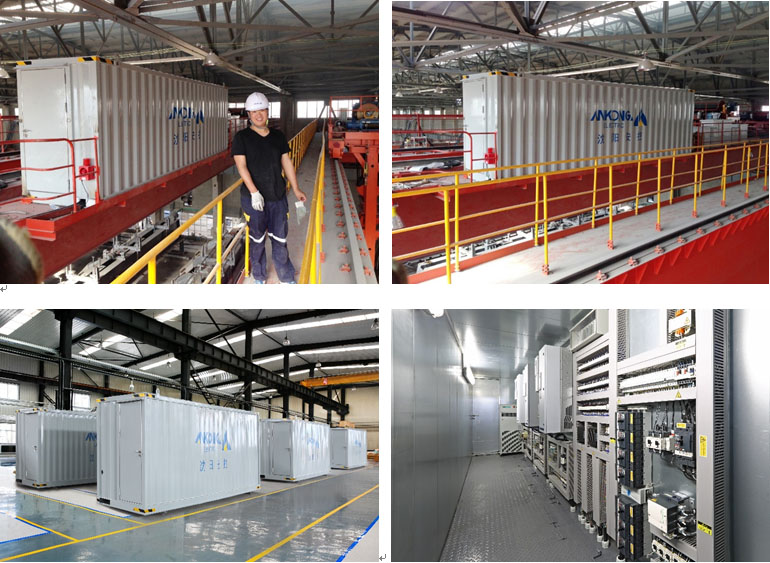

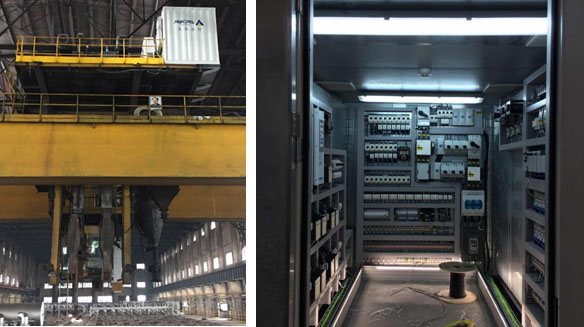

我們的產品廣泛應用在礦山、電解鋁、碳素等行業，在國內已經有45臺的行業應用：

中國·新疆信發鋁業集團
電解車間絕緣吊車移動式預裝配電系統23套

中國·山東信發鋁業600KA現場

中國·株洲天橋起重機有限公司
中國·沈陽冶金機械起重機有限公司
電氣室及電控殼體28套

中國•撫順鋁業改造項目
焙燒多功能機組法國ECL改造

點擊可下載安控Ehouse PDF樣本
